配電柜型號：

配電柜型號有很多，一般不同的廠家都有自己的型號。國產型號有MLS、GCS、GCK GGD等；國外廠家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。一般標準的型號是GB7251.1 。

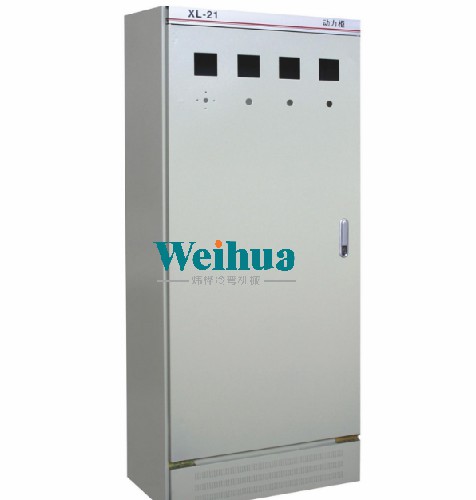

配電柜是電動機控制中心的統稱，配電柜使用在負荷比較分散，回路較少的場合。一般我們看到配電柜都是安裝在比較隱蔽的角落。對配電柜有興趣的朋友可以簡單的了解一下配電柜型號，和配電柜圖紙詳解的相關信息。

第一位：P-開啟式低壓開關柜，G-封閉式低壓開關柜

第二位：G-固定死，C-抽出式，H-固定、抽出混裝式。

第三位：L（或D）-動力用，K-控制用，S-森源電氣系統

GGD較便宜，GCS、GCK為經濟型。

例：GGD/M/J①②③

G－交流低壓配電柜

G－電器元件固定安裝，固定接線

D－電力用柜

M－面板操作

J－靜電電容器

①－設計序號：1.分斷能力為15kA；2.分斷能力為30kA；3.分斷能力為50kA

②－主電路方案代號

③－輔助電路方案代號
